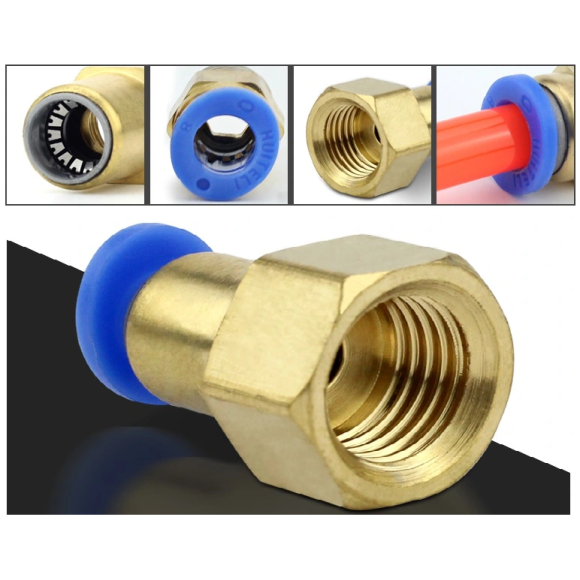

Đầu nối nhanh khí nén thẳng- Ren trong ( Ren côn PT - Tiêu chuẩn Anh)

Mô tả đầu nối nhanh: Là dạng đầu nối khí nén dùng để kết nối 2 đường ống theo hướng thẳng, trong đó có 1 đầu là kết nối nhanh, đầu còn lại là kết nối bằng ren.

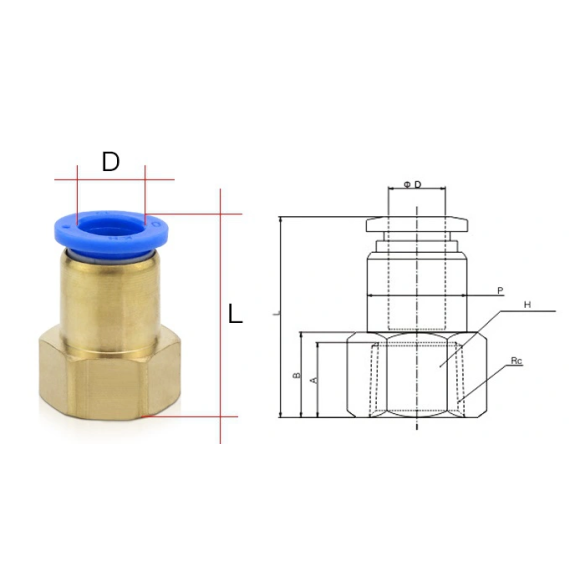

Thông số hình học: bao gồm các kích thước cơ bản như hình vẽ.

Thông số kỹ thuật đầu nối nhanh khí nén thẳng- Ren trong

-Áp Suất Làm Việc 0 ~ 990Kpa,

-Áp Suất Âm -750mmHg,

-Kích thước ống: ∅D 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16mm

Ứng dụng của đầu nối nhanh khí nén- Ren trong

- Dùng trong dẫn khí, dẫn nước

- Đầu nối nối nhanh khí nén- Ren trong được lắp trên khuôn, trên xylanh, van điện từ... để dẫn khí, dẫn nước.

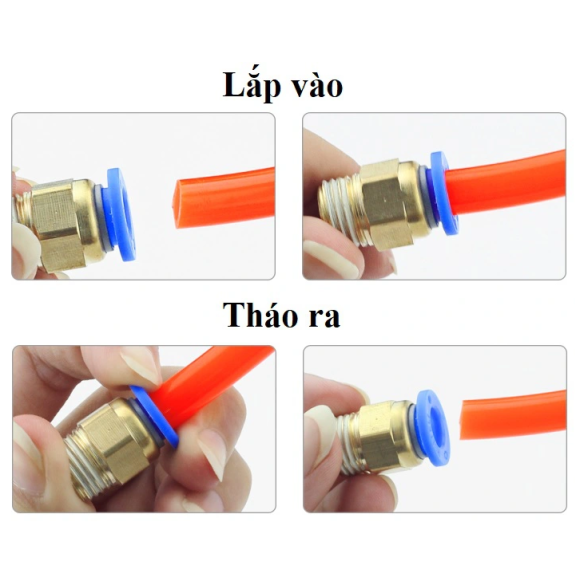

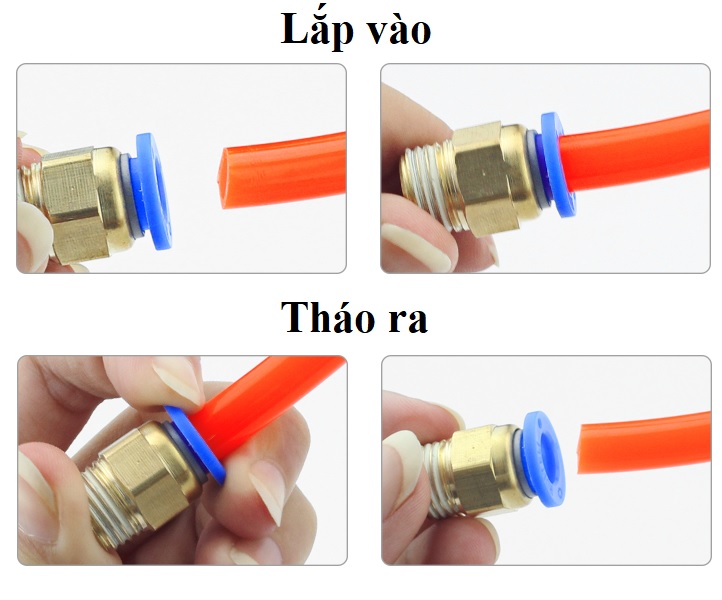

Ghi chú: Lắp vào bằng cách ấn ống vào đầu nối nhanh, và dùng 1 tay đè lên vành tròn màu xanh - đồng thời 1 tay rút ống ra

Ưu điểm của đầu nối nhanh khí nén- Ren trong

- Đầu nối nhanh có độ bền cao

- Phần ren được bôi lớp sơn có tác dụng như băng tan, vì vậy khi sử dụng cút nối nhanh ren trong không cần sử dụng băng tan.

- Thao tác nhanh gọn, dễ dàng.

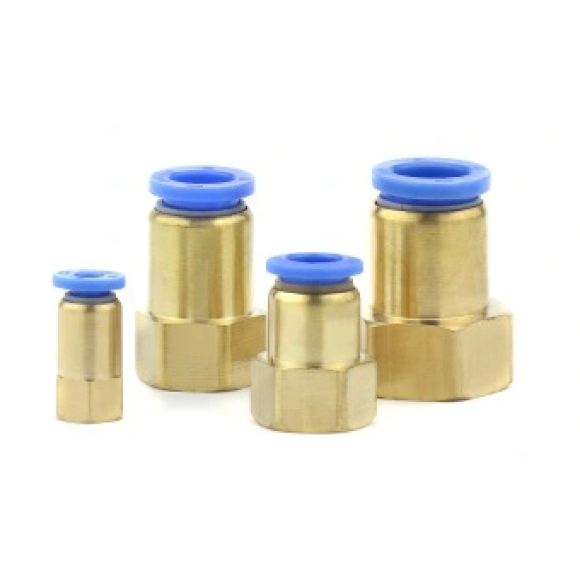

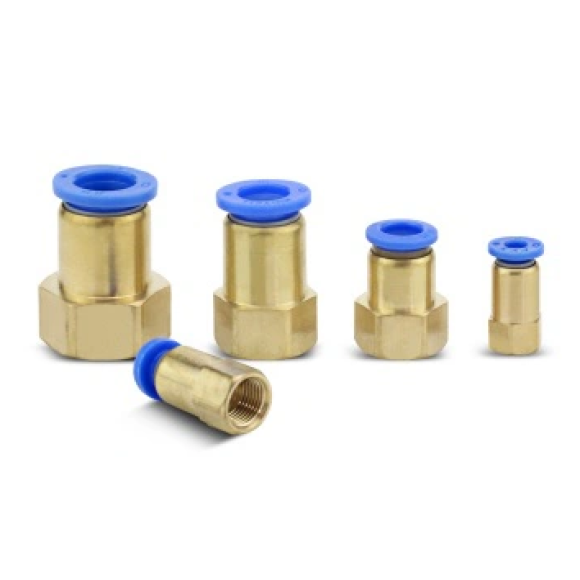

Các loại Model đầu nối nhanh khí nén- Ren trong

Gi chú: Rc = PT là ren trong côn

Bảng quy đổi ren DN- Inch - mm (tham khảo)

• DN 6 = 1/8 inch ~ Ø 9.6 mm =(01)
• DN 8 = 1/4 inch ~ Ø 12.7 mm = (02)
• DN 10 = 3/8 inch ~ Ø 16.7 mm = (03)
• DN 15 = 1/2 inch ~ Ø 20.5 mm = (04)
• DN 20 = 3/4 inch ~ Ø 26 mm = (06)
• DN 25 = 1 inch ~ Ø 32 mm = (10)
